Оборудование

Оборудование MOKA
для роботизированной сварки

Подбираем робота, источник тока, горелку и станцию очистки как единую технологическую систему — под материал, габариты детали, тип шва и требуемый цикл.

Оборудование MOKA

Сварочные роботы MOKA

Два 6-осевых манипулятора с одинаковой точностью и разным радиусом действия — для компактных деталей и крупногабаритных металлоконструкций.

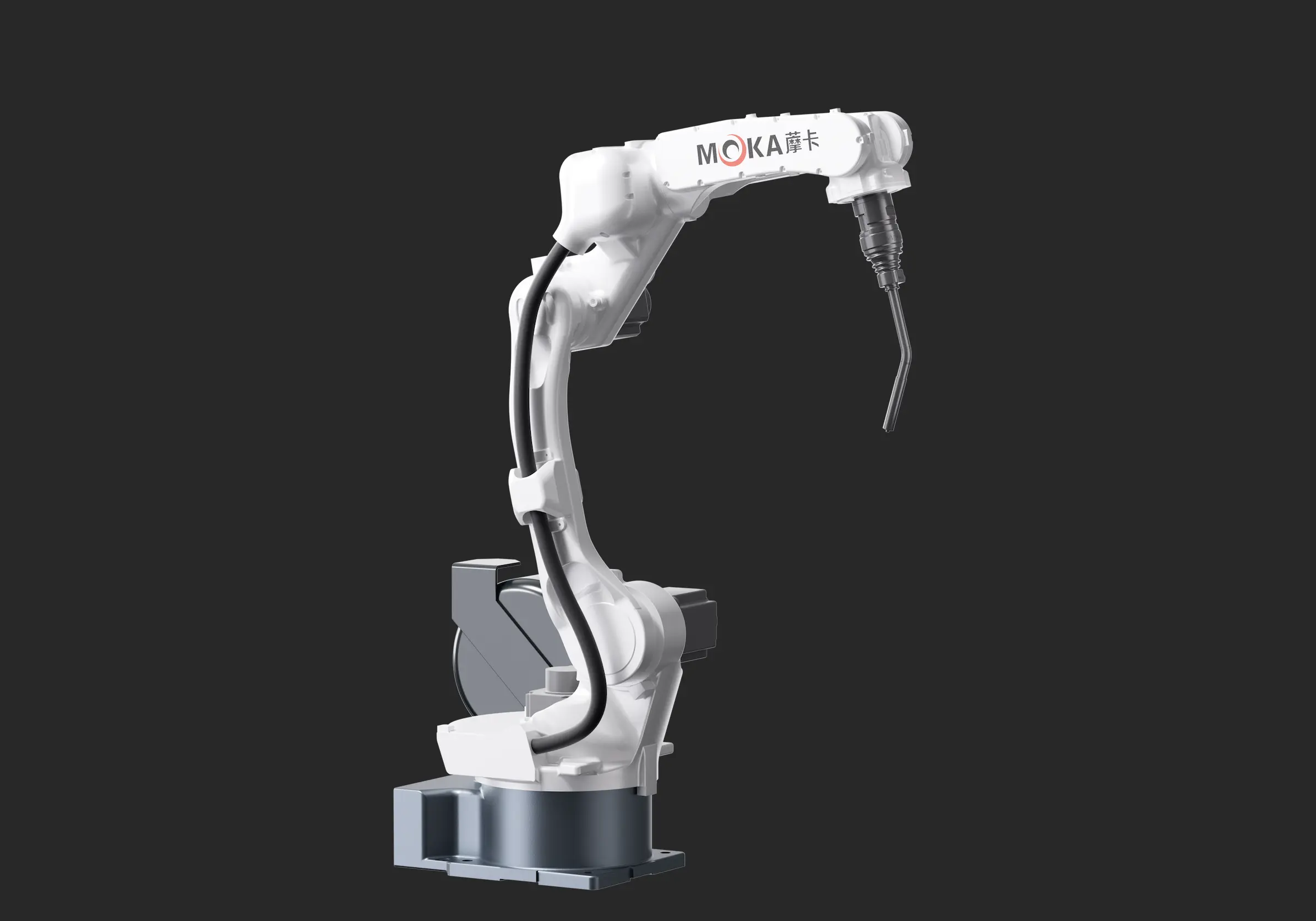

MB10W-1500

Сварочный робот · средний радиус

MB10W-1500

Компактная 6-осевая модель для роботизированной сварки малых и средних деталей. Радиус 1 500 мм обеспечивает хорошую доступность рабочей зоны при небольшой массе манипулятора.

MIG/MAGTIGЛазерная сваркаНаплавка

Количество осей: 6
Радиус действия: 1 500 мм
Грузоподъёмность: 10 кг
Повторяемость: ±0,03 мм
Масса: 145 кг
Монтаж: Пол / потолок
Степень защиты: IP65 / IP67
I/O-сигналы: 16 входов / 16 выходов

Скорости и диапазоны осей

J1 (S): 245°/с · ±180°
J2 (L): 210°/с · +90°…−170°
J3 (U): 250°/с · +160°…−92°
J4 (R): 330°/с · ±150°
J5 (B): 460°/с · +90°…−135°
J6 (T): 700°/с · ±360°

Запросить предложение ↗

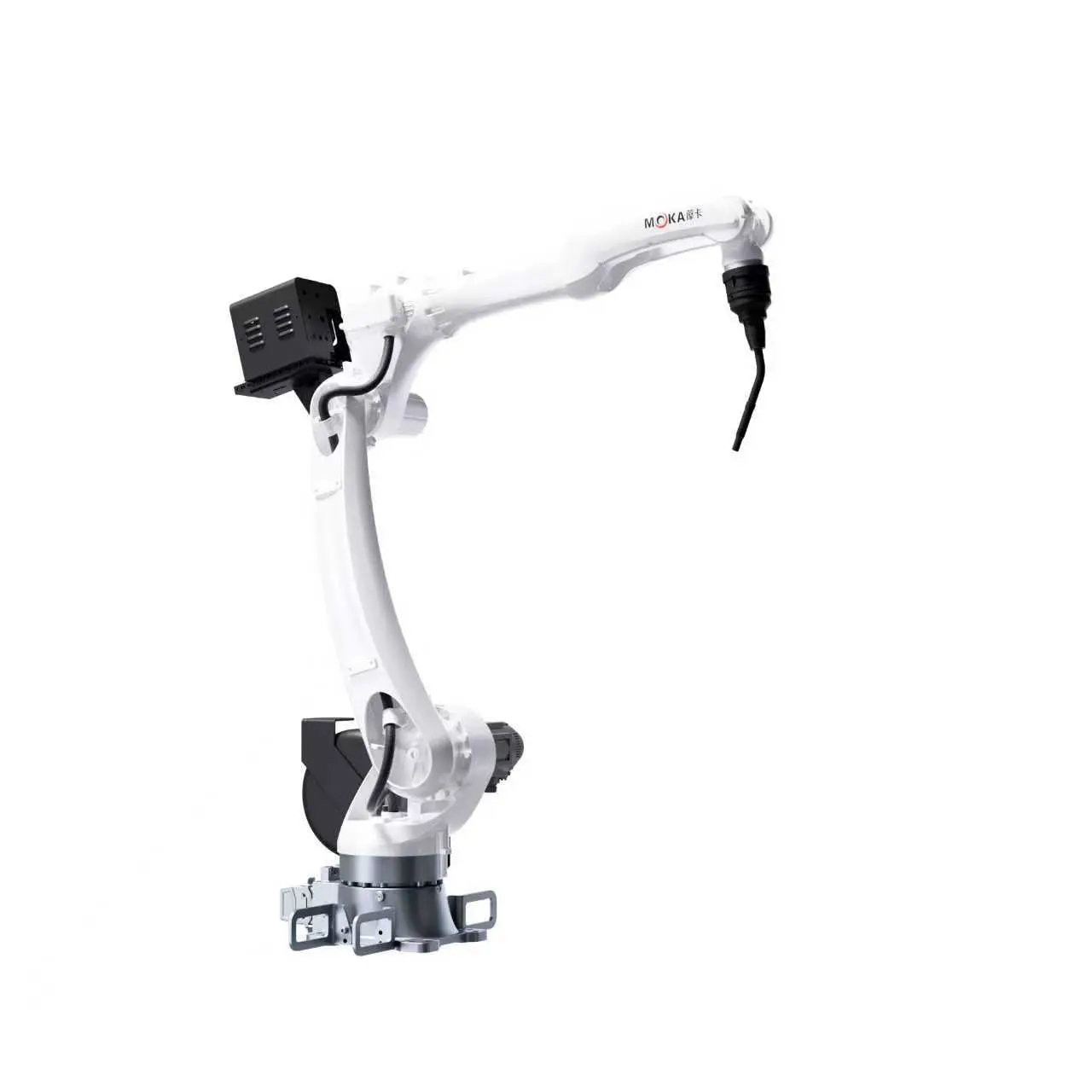

MB10W-2050

Сварочный робот · увеличенный радиус

MB10W-2050

Модель с увеличенным вылетом для крупногабаритных металлоконструкций, строительной техники, трубопроводов, судостроения и ветроэнергетики.

Крупные изделияМеталлоконструкцииСудостроениеТрубопроводы

Количество осей: 6
Радиус действия: 2 050 мм
Грузоподъёмность: 10 кг
Повторяемость: ±0,03 мм
Масса: 268 кг
Монтаж: Пол / потолок
Степень защиты: IP65 / IP67
I/O-сигналы: 16 входов / 16 выходов

Скорости и диапазоны осей

J1 (S): 204°/с · ±180°
J2 (L): 245°/с · +90°…−170°
J3 (U): 275°/с · +160°…−92°
J4 (R): 330°/с · ±150°
J5 (B): 460°/с · +90°…−135°
J6 (T): 700°/с · ±360°

Запросить предложение ↗

Оборудование MOKA

Сварочные источники MOKA

Три цифровых инверторных источника: от сварки тонкого листа с малым разбрызгиванием до импульсной сварки стали, нержавеющей стали и алюминия.

AMIG350LST

Цифровой источник · Low Spatter

AMIG350LST

Источник для сварки тонколистовых изделий толщиной 1–3 мм. Режим малого разбрызгивания снижает тепловложение и объём последующей зачистки.

Тонкий лист−60% брызгТочечная сварка

Сварочный ток: 60–350 А
Напряжение: 31,5 В
ПВ: 60%
Мощность: 14 кВА
Проволока: 0,8 / 1,0 / 1,2 мм
Питание: 3 фазы · 380 В ±10% · 50 Гц
Габариты: 660 × 320 × 560 мм
Масса: 55 кг

Запросить предложение ↗

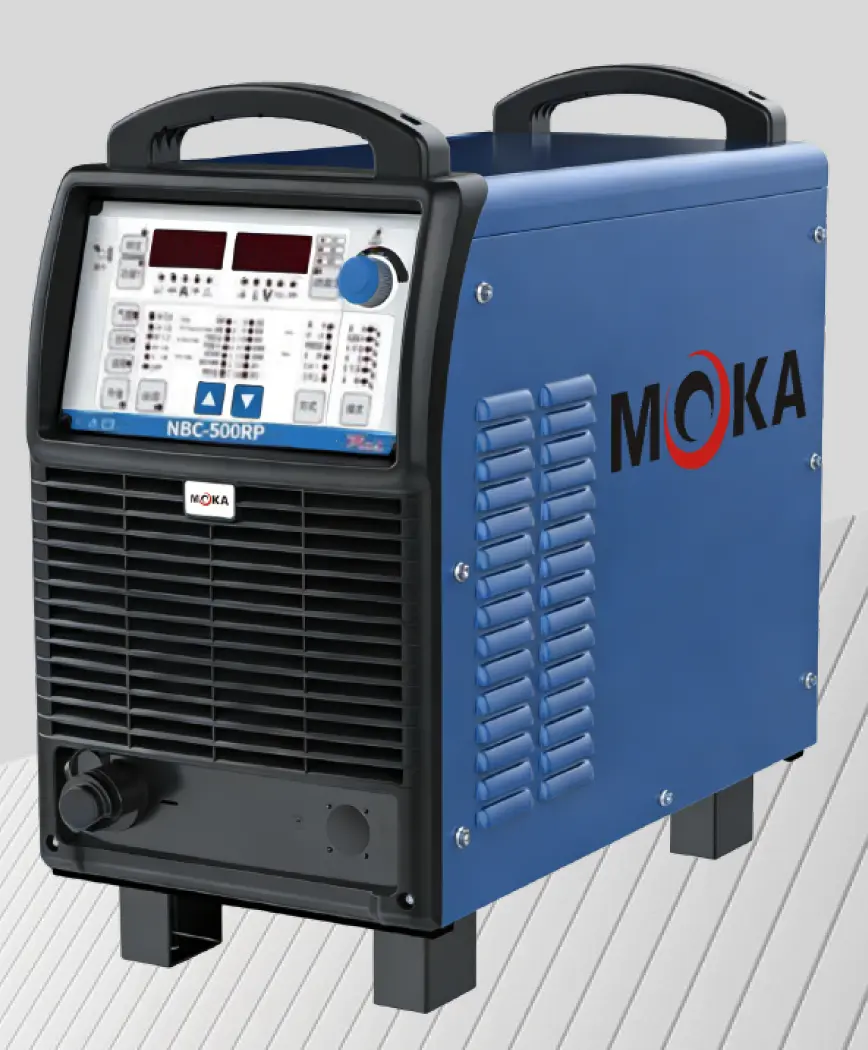

NBC-500RP Plus

Инверторный источник · Fast Pulse

NBC-500RP Plus

Высокопроизводительный источник для углеродистой и нержавеющей стали. Поддерживает быстрый импульс, глубокое проплавление, arc-трекинг и контактное позиционирование.

ПВ 100%100 программArc trackingFast Pulse

Сварочный ток: 30–500 А
Напряжение: 39 В
ПВ: 100%
Мощность: 24 кВА
Проволока: 0,8–1,6 мм
Питание: 3 фазы · 380 В ±15% · 50/60 Гц
Габариты: 660 × 320 × 560 мм
Масса: 55 кг

Запросить предложение ↗

MIG-500RP Plus

Инверторный источник · Super Double Pulse

MIG-500RP Plus

Источник для стали, нержавеющей стали и алюминия. Супердвойной импульс формирует контролируемый чешуйчатый шов и позволяет сваривать алюминий толщиной 1,2–4 мм с минимальным разбрызгиванием.

АлюминийПВ 100%Двойной импульсЧешуйчатый шов

Сварочный ток: 30–500 А
Напряжение: 39 В
ПВ: 100%
Мощность: 24 кВА
Проволока: 0,8–1,6 мм
Питание: 3 фазы · 380 В ±15% · 50/60 Гц
Габариты: 660 × 320 × 560 мм
Масса: 55 кг

Запросить предложение ↗

Оборудование MOKA

Горелки для роботов MOKA

Горелки through-arm с ПВ 100% для прокладки кабельного пакета внутри руки робота. Выбор воздушного или жидкостного охлаждения зависит от тока и режима работы.

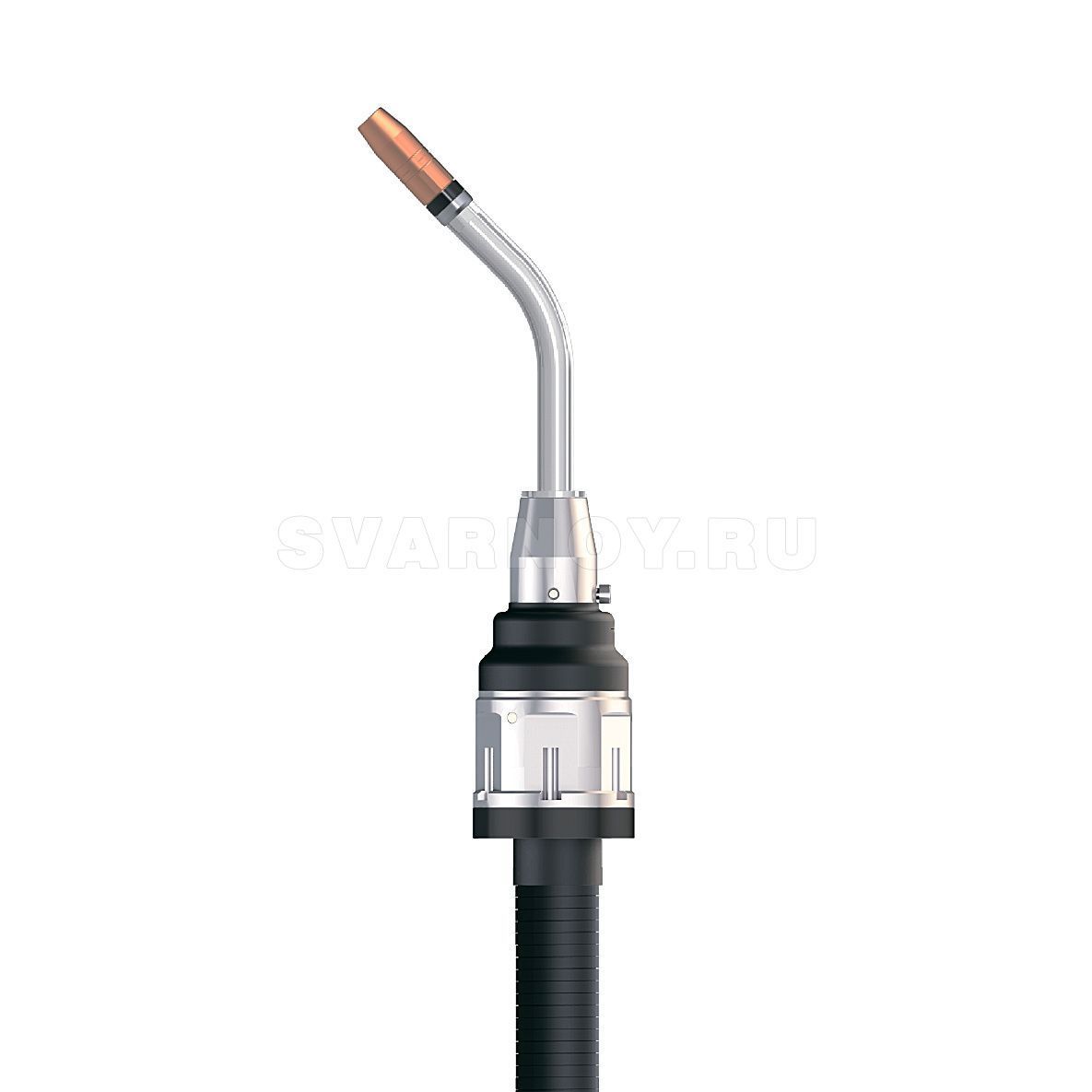

Роботизированная горелка TRM с воздушным охлаждением

TRM352P

Through-arm · воздушное охлаждение

TRM352P

Компактная горелка сквозного типа: кабельный пакет проходит через руку робота и меньше ограничивает движение. Быстросменные шейки позволяют адаптировать TCP к геометрии детали.

СтальНержавеющая стальПВ 100%4 угла шейки

Ток, CO₂: 350 А
Ток, смесь M21: 270 А
Продолжительность включения: 100%
Диаметр проволоки: 0,8–1,6 мм
Углы шеек: 22° / 31° / 45° / 60°
Точность датчика столкновения: < 0,15 мм на 400 мм
Охлаждение: Воздушное
Материал расходников: CuCrZr

Запросить предложение ↗

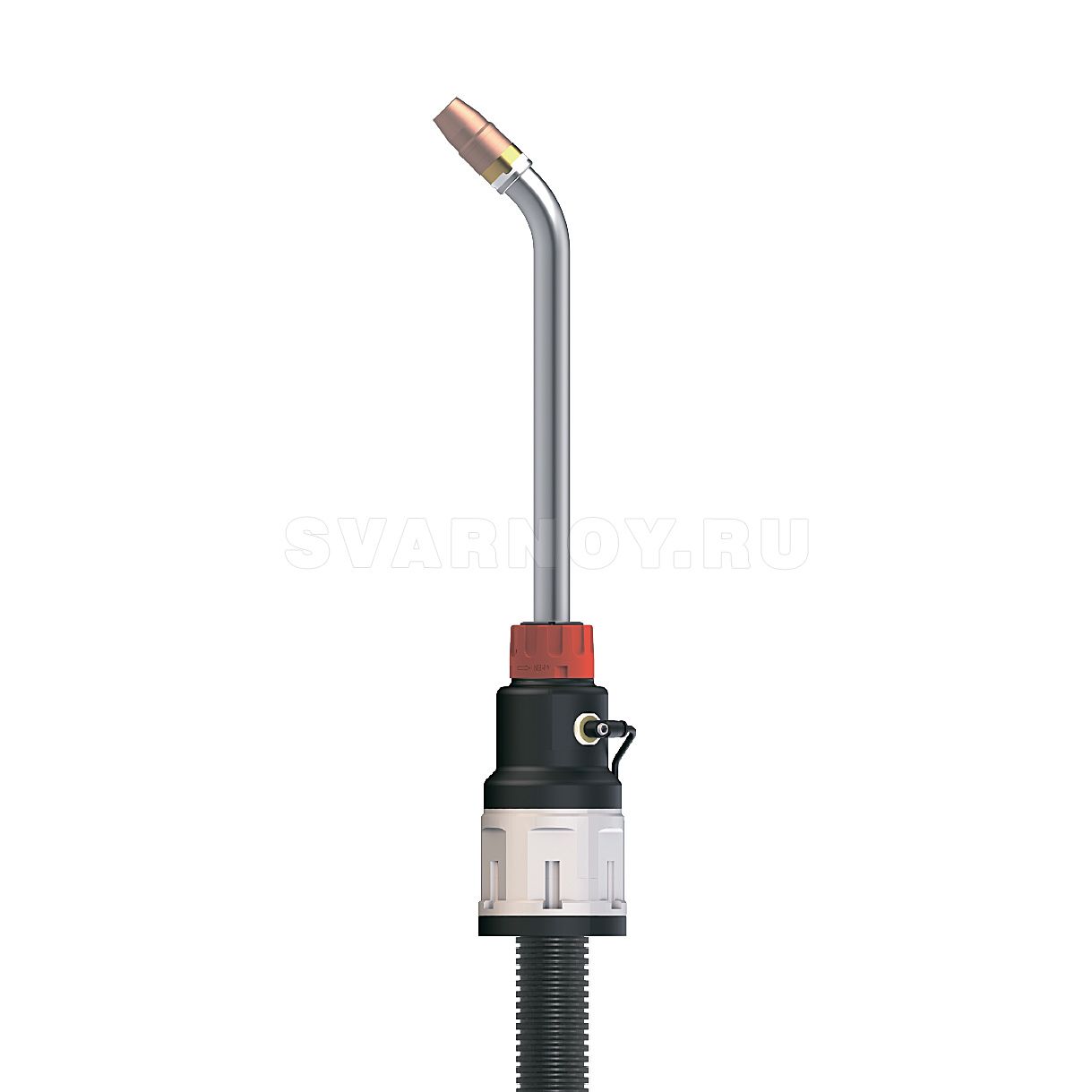

TRM602WHD

Through-arm · жидкостное охлаждение

TRM602WHD

Горелка для тяжёлых режимов и продолжительных швов. Поддерживает конфигурацию для алюминиевой проволоки, длинные сменные шейки и опциональный тормоз проволоки.

СтальНержавеющая стальАлюминийПВ 100%

Ток, CO₂: 550 А
Ток, смесь M21: 500 А
Продолжительность включения: 100%
Диаметр проволоки: 0,8–1,6 мм
Углы шеек: 22° / 36° / 45° / 180°
Варианты шеек: 14 исполнений
Охлаждение: Жидкостное
Датчики столкновения: N6 / N10 / N16

Запросить предложение ↗

Периферия MOKA

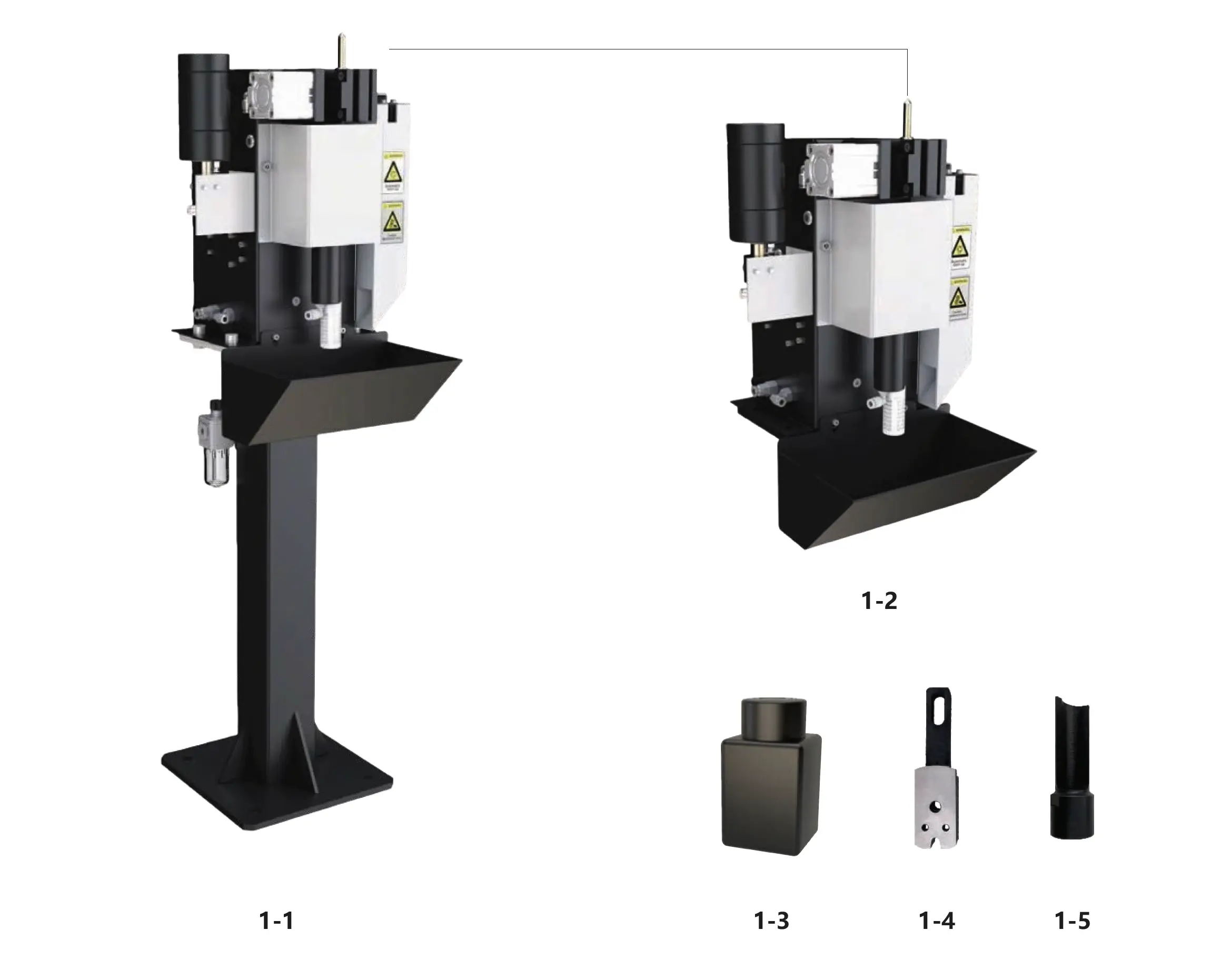

Пневматическая станция очистки

Автоматическая очистка сопла от сварочных брызг и обрезка проволоки помогают сохранять стабильность TCP и качество шва при непрерывной работе.

SC220A SE

Автоочистка · обрезка проволоки

SC220A SE

Станция автоматически очищает газовое сопло, наносит антипригарную жидкость и обрезает сварочную проволоку перед следующим циклом.

ПневмоприводОчистка соплаОбрезка проволоки

Пневмомотор: 650 об/мин
Максимальный момент: 8 Н·м
Сплошная проволока: до 1,6 мм
Порошковая проволока: до 3,2 мм

SC220ASEКомпактное исполнение · высота 330 мм · монтаж на стол или стойку

SC220ASE-Z2Высокая стойка · высота 1 070 мм · для крупных роботизированных ячеек

Включить в проект ↗

Единая система управления

Шкаф управления роботом

Протоколы: EtherCAT · TCP/IP
Память: 200 000 шагов · 10 000 команд
Интерфейсы: RS485 · RS422 · RS232 · CAN · USB
Привод: AC-сервосистема · 6 осей
Питание: 3 фазы · AC 220 В · 50/60 Гц
Пульт: 8″ цветной LED · IP54

Следующий шаг

Подобрать комплект MOKA под вашу деталь

Пришлите чертёж, фото детали и данные по материалу — предложим состав комплекса и подготовим технико-коммерческое предложение.

Телефон+7 920 200 58 88 Проектыproject@psm-robotics.ru Сервис и ТОservice@psm-robotics.ru

Отправить задачу ↗
